અલ્ટ્રા કોમ્પેક્ટ IQ મોડ્યુલેટર બાયસ કંટ્રોલર ઓટોમેટિક બાયસ કંટ્રોલર
લક્ષણ
• IQ મોડ્યુલેટર મોડ્યુલેશન ફોર્મેટ સ્વતંત્ર માટે ત્રણ પૂર્વગ્રહો પૂરા પાડે છે:
•QPSK, QAM, OFDM, SSB ચકાસાયેલ
•પ્લગ એન્ડ પ્લે:
મેન્યુઅલ કેલિબ્રેશનની જરૂર નથી બધું આપોઆપ
•I, Q આર્મ્સ: પીક અને નલ મોડ્સ પર નિયંત્રણ ઉચ્ચ લુપ્તતા ગુણોત્તર: 50dB મહત્તમ1
•P હાથ: Q+ અને Q- મોડ્સ પર નિયંત્રણ ચોકસાઈ: ± 2◦
•લો પ્રોફાઇલ: 40mm(W) × 28mm(D) × 8mm(H)
•ઉચ્ચ સ્થિરતા: સંપૂર્ણ ડિજિટલ અમલીકરણ વાપરવા માટે સરળ:
• UART2 દ્વારા મીની જમ્પર ફ્લેક્સિબલ OEM કામગીરી સાથે મેન્યુઅલ ઓપરેશન
બાયસ વોલ્ટેજ પ્રદાન કરવા માટે બે મોડ્સ: a.ઓટોમેટિક બાયસ કંટ્રોલ b.વપરાશકર્તા દ્વારા નિર્ધારિત બાયસ વોલ્ટેજ
અરજી
•LiNbO3 અને અન્ય IQmodulators
•QPSK, QAM, OFDM, SSB અને વગેરે
• સુસંગત ટ્રાન્સમિશન
પ્રદર્શન

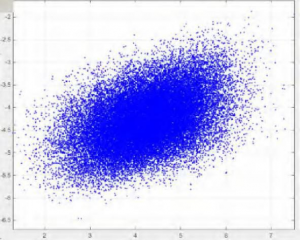

આકૃતિ 1. નક્ષત્ર (નિયંત્રક વિના)
આકૃતિ 2. QPSK નક્ષત્ર(નિયંત્રક સાથે

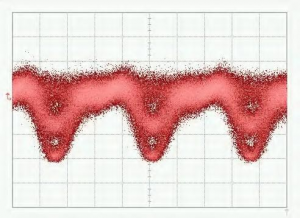

આકૃતિ 3. QPSK-આઇ પેટર્ન
આકૃતિ 5. 16-QAM નક્ષત્ર પેટર્ન
આકૃતિ 4. QPSK સ્પેક્ટ્રમ
આકૃતિ 6. 16-QAM સ્પેક્ટ્રમ
વિશિષ્ટતાઓ
| પરિમાણ | મિનિ | ટાઈપ કરો | મહત્તમ | એકમ |
| નિયંત્રણ પ્રદર્શન | ||||
| I, Q આર્મ્સ પર નિયંત્રણ કરવામાં આવે છેશૂન્ય(ન્યૂનતમ) અથવાપીક(મહત્તમ) બિંદુ | ||||
| લુપ્તતા ગુણોત્તર | MER1 | 50 | dB | |
| પી હાથ પર નિયંત્રિત છેQ+(જમણે ચતુર્થાંશ) અથવાપ્ર-( બાકી ચતુર્થાંશ) બિંદુ | ||||
| ક્વાડ પર ચોકસાઈ | -2 | +2 | ડિગ્રી2 | |
| સ્થિરીકરણ સમય | 15 | 20 | 25 | s |
| ઇલેક્ટ્રિકલ | ||||
| સકારાત્મક પાવર વોલ્ટેજ | +14.5 | +15 | +15.5 | V |
| હકારાત્મક પાવર વર્તમાન | 20 | 30 | mA | |
| નકારાત્મક પાવર વોલ્ટેજ | -15.5 | -15 | -14.5 | V |
| નકારાત્મક પાવર વર્તમાન | 8 | 15 | mA | |
| આઉટપુટ વોલ્ટેજ શ્રેણી | -14.5 | +14.5 | V | |
| ડિથર કંપનવિસ્તાર | 1%Vπ | V | ||
| ઓપ્ટિકલ | ||||
| ઇનપુટ ઓપ્ટિકલ પાવર3 | -30 | -8 | dBm | |
| ઇનપુટ તરંગલંબાઇ | 1100 | 1650 | nm | |
1. MER મોડ્યુલેટર લુપ્તતા ગુણોત્તરનો સંદર્ભ આપે છે. પ્રાપ્ત થયેલ લુપ્તતા ગુણોત્તર સામાન્ય રીતે મોડ્યુલેટર ડેટાશીટમાં ઉલ્લેખિત મોડ્યુલેટરનો લુપ્તતા ગુણોત્તર છે.
2. મહેરબાની કરીને નોંધ કરો કે ઇનપુટ ઓપ્ટિકલ પાવર પસંદ કરેલા બાયસ પોઈન્ટ પર ઓપ્ટિકલ પાવરને અનુરૂપ નથી. તે મહત્તમ ઓપ્ટિકલ પાવરનો સંદર્ભ આપે છે કે જ્યારે પૂર્વગ્રહ વોલ્ટેજ −Vπ થી +Vπ સુધીની રેન્જમાં હોય ત્યારે મોડ્યુલેટર નિયંત્રકને નિકાસ કરી શકે છે.
વપરાશકર્તા ઈન્ટરફેસ
આકૃતિ5. એસેમ્બલી
| સમૂહ | ઓપરેશન | સમજૂતી |
| રીસેટ કરો | જમ્પર દાખલ કરો અને 1 સેકન્ડ પછી બહાર ખેંચો | નિયંત્રક રીસેટ કરો |
| શક્તિ | પૂર્વગ્રહ નિયંત્રક માટે પાવર સ્ત્રોત | વી- પાવર સપ્લાયના નકારાત્મક ઇલેક્ટ્રોડને જોડે છે |
| V+ પાવર સપ્લાયના હકારાત્મક ઇલેક્ટ્રોડને જોડે છે | ||
| મધ્ય પોર્ટ ગ્રાઉન્ડ ઇલેક્ટ્રોડ સાથે જોડાય છે | ||
| ધ્રુવીય1 | PLRI: જમ્પર દાખલ કરો અથવા ખેંચો | કોઈ જમ્પર નથી: નલ મોડ; જમ્પર સાથે: પીક મોડ |
| PLRQ: જમ્પર દાખલ કરો અથવા ખેંચો | કોઈ જમ્પર નથી: નલ મોડ; જમ્પર સાથે: પીક મોડ | |
| PLRP: જમ્પર દાખલ કરો અથવા ખેંચો | કોઈ જમ્પર નથી: Q+ મોડ; જમ્પર સાથે: Q- મોડ | |
| એલઇડી | સતત ચાલુ | સ્થિર સ્થિતિમાં કામ કરે છે |
| દર 0.2 સેકન્ડે ચાલુ-બંધ અથવા બંધ-ઓન | ડેટા પ્રોસેસિંગ અને કંટ્રોલિંગ પોઈન્ટ માટે શોધ | |
| દર 1 સે.માં ચાલુ-બંધ અથવા બંધ-ઓન | ઇનપુટ ઓપ્ટિકલ પાવર ખૂબ નબળી છે | |
| દર 3 સે.માં ચાલુ-બંધ અથવા બંધ-ઓન | ઇનપુટ ઓપ્ટિકલ પાવર ખૂબ મજબૂત છે | |
| પીડી2 | ફોટોોડિયોડ સાથે કનેક્ટ કરો | PD પોર્ટ ફોટોોડિયોડના કેથોડને જોડે છે |
| GND પોર્ટ ફોટોોડિયોડના એનોડને જોડે છે | ||
| બાયસ વોલ્ટેજ | In, Ip: I આર્મ માટે બાયસ વોલ્ટેજ | Ip: હકારાત્મક બાજુ; માં: નકારાત્મક બાજુ અથવા જમીન |
| Qn, Qp: Q હાથ માટે બાયસ વોલ્ટેજ | Qp: હકારાત્મક બાજુ; Qn: નકારાત્મક બાજુ અથવા જમીન | |
| Pn, Pp: P હાથ માટે બાયસ વોલ્ટેજ | પીપી: હકારાત્મક બાજુ; Pn: નકારાત્મક બાજુ અથવા જમીન | |
| UART | UART દ્વારા નિયંત્રક ચલાવો | 3.3: 3.3V સંદર્ભ વોલ્ટેજ |
| GND: જમીન | ||
| RX: નિયંત્રકની પ્રાપ્તિ | ||
| TX: નિયંત્રકનું પ્રસારણ |
1 પોલર સિસ્ટમ આરએફ સિગ્નલ પર આધાર રાખે છે. જ્યારે સિસ્ટમમાં કોઈ RF સિગ્નલ નથી, ત્યારે ધ્રુવીય હકારાત્મક હોવું જોઈએ. જ્યારે RF સિગ્નલ ચોક્કસ સ્તર કરતા વધારે કંપનવિસ્તાર ધરાવે છે, ત્યારે ધ્રુવીય હકારાત્મકમાંથી નકારાત્મકમાં બદલાશે. આ સમયે, નલ પોઈન્ટ અને પીક પોઈન્ટ એકબીજા સાથે સ્વિચ કરશે. Q+ પોઈન્ટ અને Q- પોઈન્ટ પણ એકબીજા સાથે સ્વિચ કરશે. ધ્રુવીય સ્વીચ વપરાશકર્તાને ધ્રુવીય બદલવા માટે સક્ષમ બનાવે છે.
ઓપરેશન પોઇન્ટ બદલ્યા વિના સીધા.
2કંટ્રોલર ફોટોડિયોડનો ઉપયોગ કરીને અથવા મોડ્યુલેટર ફોટોોડિયોડનો ઉપયોગ કરવા વચ્ચે માત્ર એક જ પસંદગી પસંદ કરવામાં આવશે. બે કારણોસર લેબ પ્રયોગો માટે કંટ્રોલર ફોટોોડિયોડનો ઉપયોગ કરવાની ભલામણ કરવામાં આવે છે. સૌપ્રથમ, નિયંત્રક ફોટોડિયોડે ગુણોની ખાતરી કરી છે. બીજું, ઇનપુટ લાઇટ ઇન્ટેન્સિટીને સમાયોજિત કરવું વધુ સરળ છે. જો મોડ્યુલેટરના આંતરિક ફોટોડિયોડનો ઉપયોગ કરી રહ્યાં હોવ, તો કૃપા કરીને ખાતરી કરો કે ફોટોોડિયોડનો આઉટપુટ પ્રવાહ ઇનપુટ પાવરના સખત પ્રમાણમાં છે.
Rofea Optoelectronics કોમર્શિયલ ઇલેક્ટ્રો-ઓપ્ટિક મોડ્યુલેટર્સ, ફેઝ મોડ્યુલેટર્સ, ઇન્ટેન્સિટી મોડ્યુલેટર, ફોટોડિટેક્ટર, લેસર લાઇટ સોર્સ, DFB લેસર્સ, ઓપ્ટિકલ એમ્પ્લીફાયર, EDFA, SLD લેસર, QPSK મોડ્યુલેશન, પલ્સ લેસર, લાઈટ ડિટેક્ટર, લાઈટ ડિટેક્ટર, લાઈટ ડિટેક્ટરની પ્રોડક્ટ લાઇન ઓફર કરે છે. , ફાઈબર ઓપ્ટિક એમ્પ્લીફાયર, ઓપ્ટિકલ પાવર મીટર, બ્રોડબેન્ડ લેસર, ટ્યુનેબલ લેસર, ઓપ્ટિકલ ડિટેક્ટર, લેસર ડાયોડ ડ્રાઈવર, ફાઈબર એમ્પ્લીફાયર. અમે કસ્ટમાઇઝેશન માટે ઘણા ચોક્કસ મોડ્યુલેટર પણ પ્રદાન કરીએ છીએ, જેમ કે 1*4 એરે ફેઝ મોડ્યુલેટર, અલ્ટ્રા-લો વીપીઆઇ અને અલ્ટ્રા-હાઇ એક્સટીંક્શન રેશિયો મોડ્યુલેટર્સ, જે મુખ્યત્વે યુનિવર્સિટીઓ અને સંસ્થાઓમાં ઉપયોગમાં લેવાય છે.
આશા છે કે અમારા ઉત્પાદનો તમને અને તમારા સંશોધન માટે મદદરૂપ થશે.
